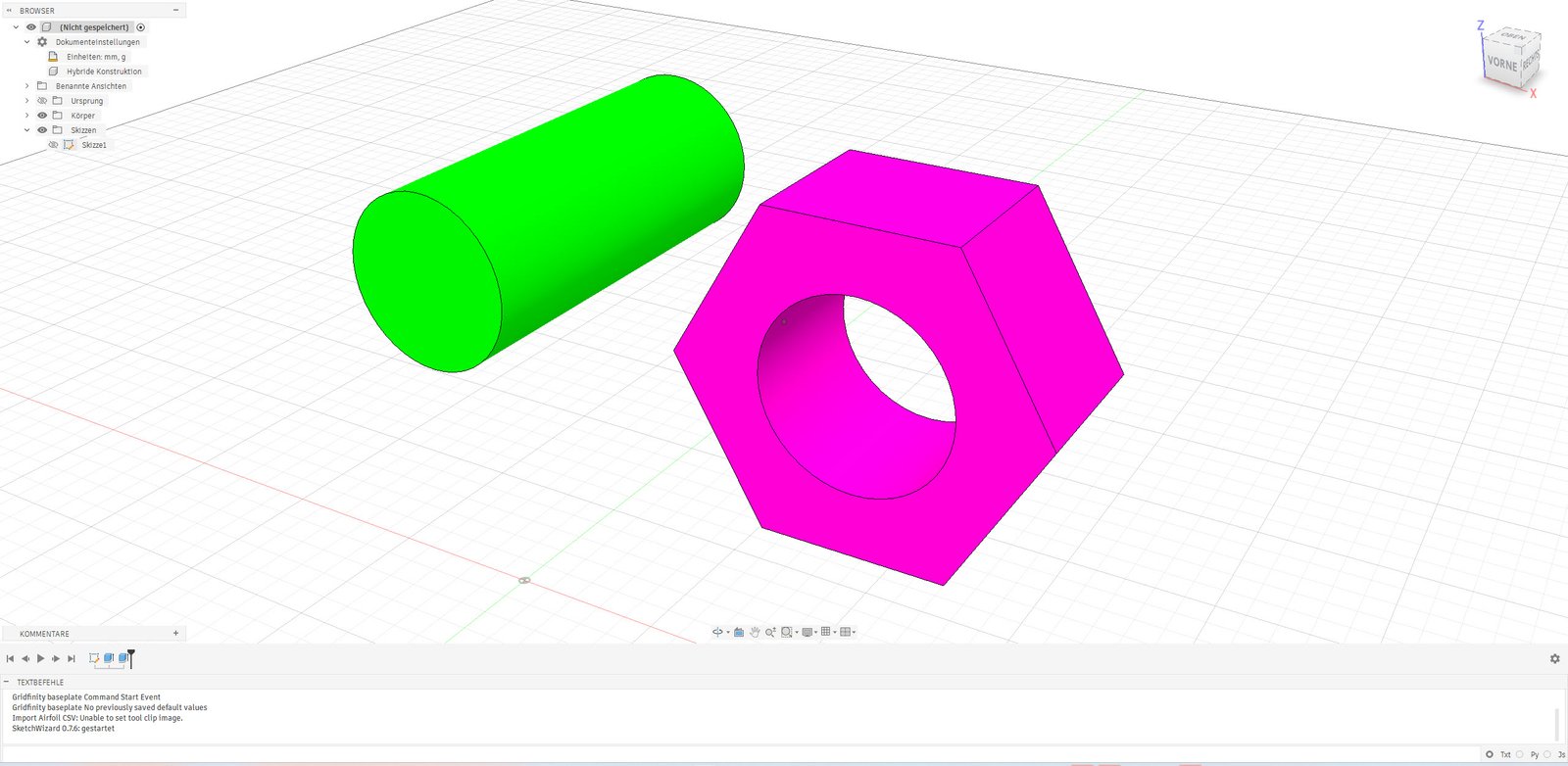

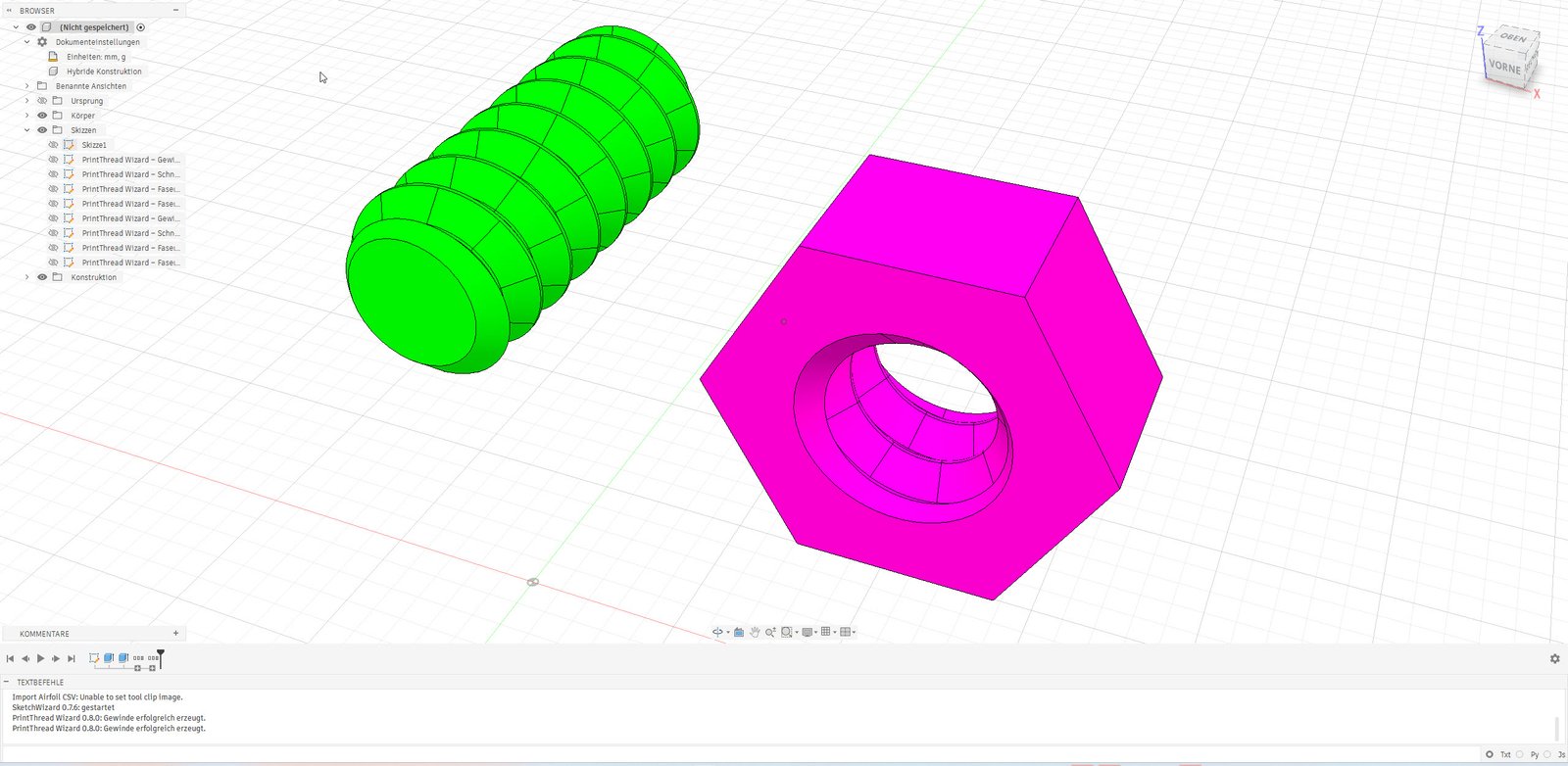

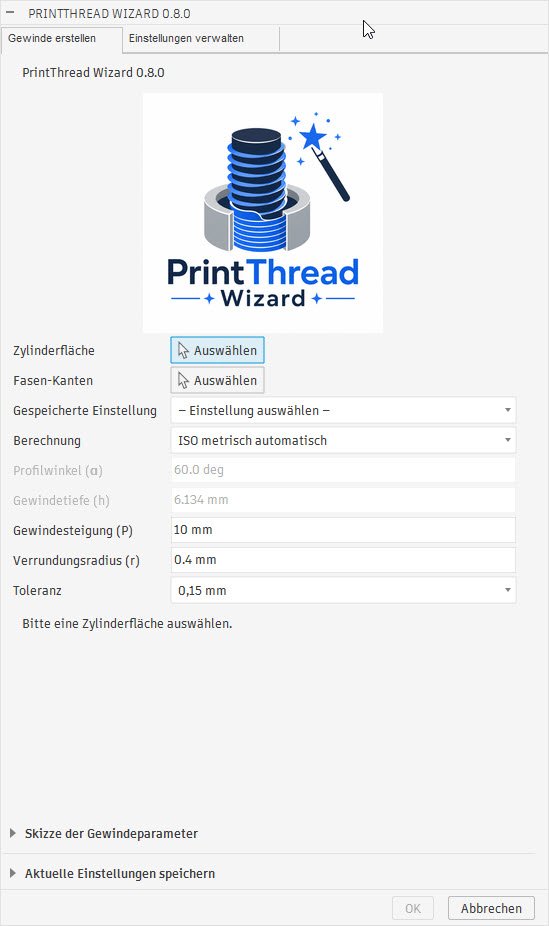

PrintThread Wizard erzeugt modellierte Rechtsgewinde direkt auf ausgewählten zylindrischen Flächen. Das Add-in erkennt Außenflächen und Bohrungen automatisch und erlaubt es, Steigung, Flankenwinkel, Profiltiefe, Verrundung und radiales Spiel an den eigenen 3D-Druckprozess anzupassen.
Wichtige Funktionen
- ISO-metrischer Berechnungsmodus mit 60° Flankenwinkel oder frei einstellbare Geometrie

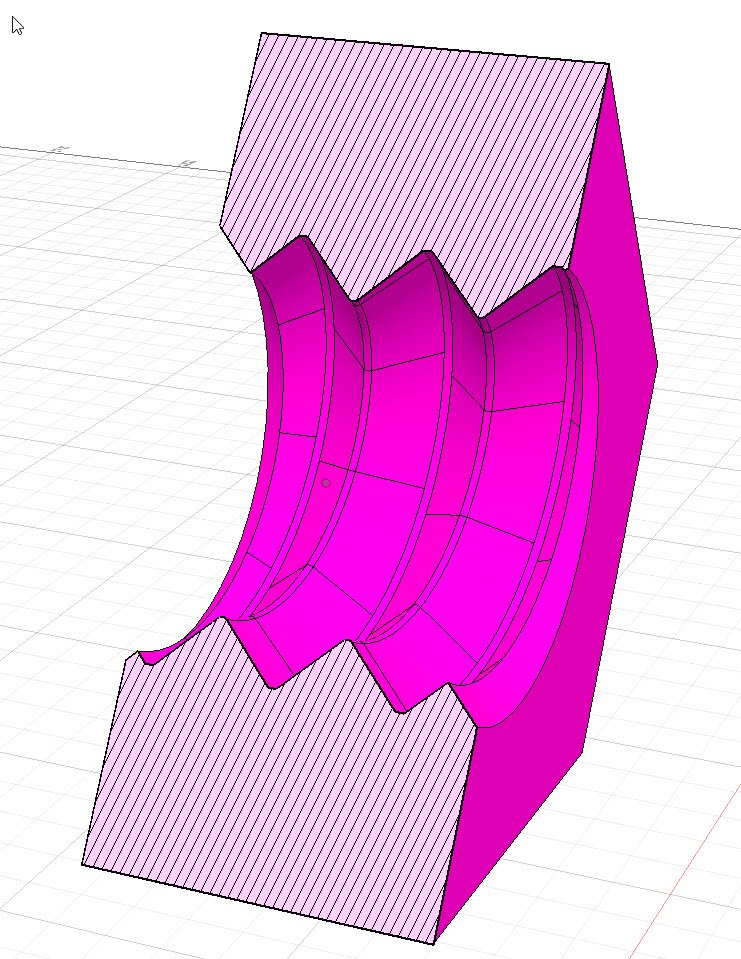

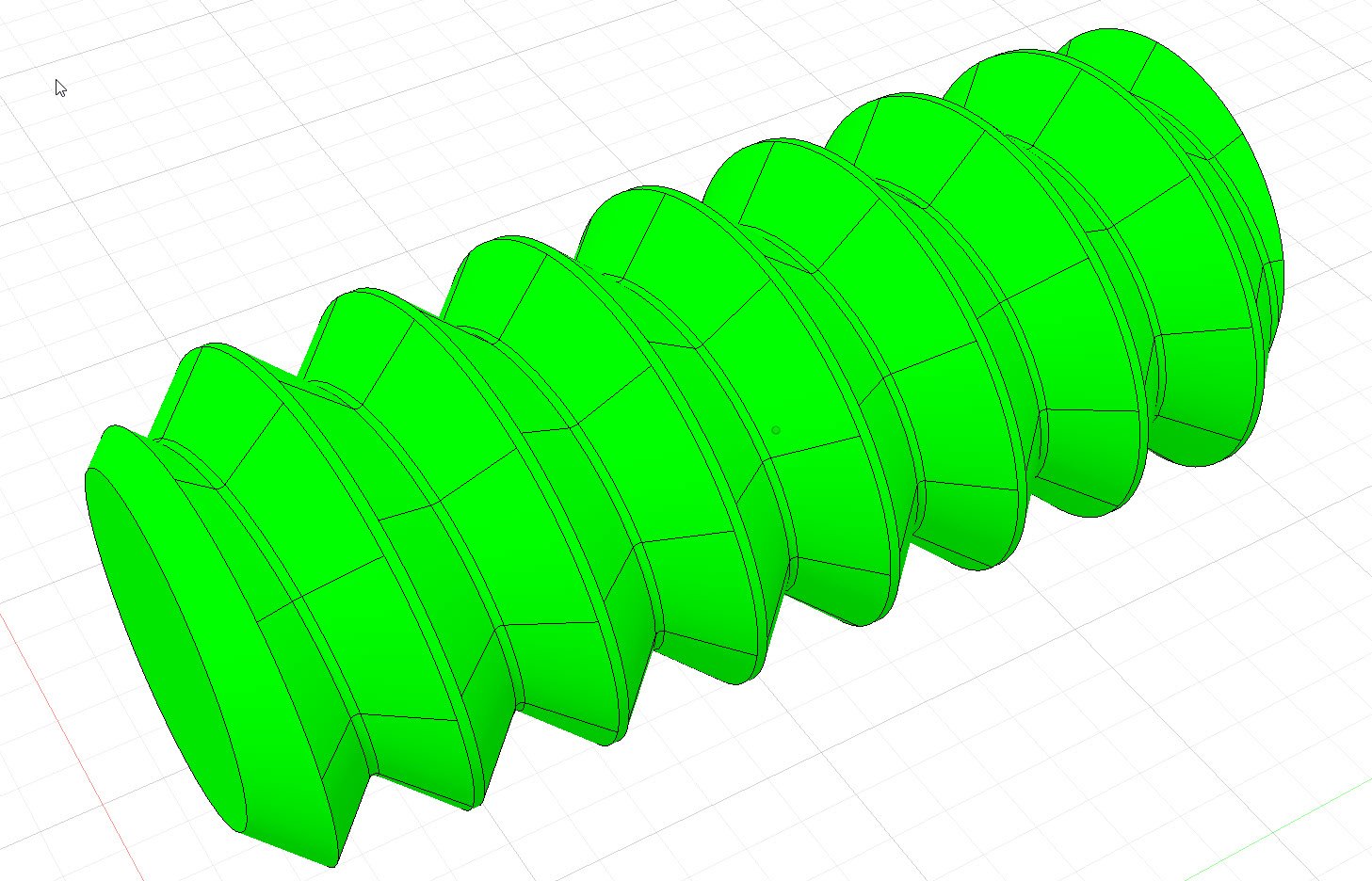

- Innen- und Außengewinde mit gemeinsamem Toleranzkonzept
- optionale Fasen an bis zu zwei Stirnkanten

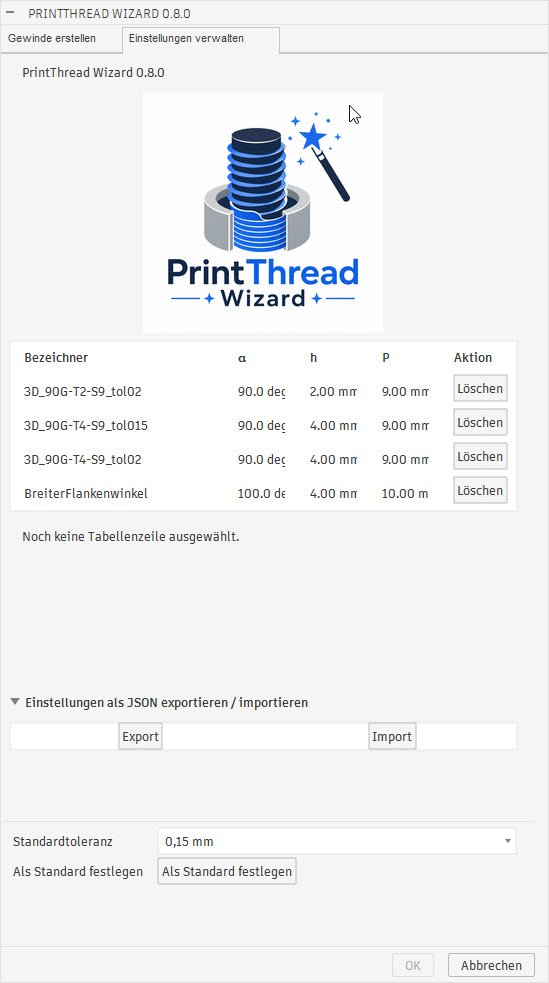

- lokal speicherbare Parametersätze samt JSON-Import und -Export
- automatisch gruppierte und dokumentierte Konstruktionsschritte in der Fusion-Zeitleiste
- Benutzeroberfläche unter anderem auf Deutsch und Englisch
Das Werkzeug ist für Prototypen und andere nicht sicherheitskritische Anwendungen gedacht. Passung und Belastbarkeit sollten immer mit dem verwendeten Drucker, Material und der Bauteilorientierung geprüft werden.
